1．范圍

ISO/IEC14443的這一部分規定了鄰近卡（PICCs）進入鄰近耦合設備（PCDs)時的輪尋，通信初始化階段的字符格式，幀結構，時序信息。REQ和ATQ命令內容，從多卡中選取其中的一張的方法，初始化階段的其它必須的參數。

這部分規定同時適用于A型PICCs和B型PICCs.

應用案例：RFIDISO/IEC14443應用于智能書架共享圖書

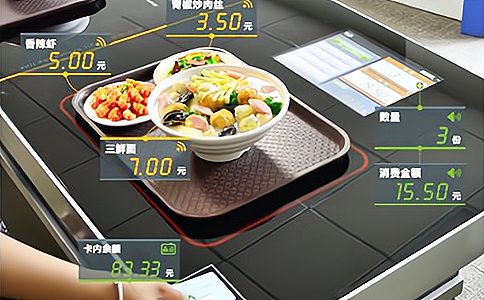

相關解決方案：RFID智能餐飲自助結算（智盤）

2．標準引用

下列標準中所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用ISO/IEC14443這一部分的各方應探討使用下列標準最新版本的可能性。ISO和IEC的成員修訂當前有效國際標準的紀錄。

ISO/IEC 3309:1993 信息技術  系統間的遠程通信和信息交換  數據鏈路層的控制 幀結構

ISO/IEC 7816-3：1997 識別卡 接觸式集成電路卡 第三部分 電信號和傳輸協議

ISO/IEC 14443-2 識別卡 非接觸式集成電路卡 第二部分 頻譜功率和信號接口

ITU-T 推薦 V.41

相關解決方案：RFID智能書架管理系統

3．術語和定義

ISO/IEC14443－3中給出的定義和下列定義適用于本國際標準：

3.1防碰撞循環(Anticollision loop)

在多個PICCs中，選出需要對話的卡的算法

3.2可適用的(Applicative)

屬于應用層或更高層的協議，將在ISO/IEC 1443-4中描述。

3.3位碰撞檢測協議(Bit collision detetion protocol)

幀內的位檢測防碰撞算法。

3.4數據塊(Block)

一系列的數據字節構成數據塊。

3.5異步數據塊傳輸(Block-asynchronous transmission)

在異步數據塊傳輸，數據塊是包括幀頭和幀尾的數據幀。

3.6字節(Byte)

八個bits構成一個字節。

3.7字符串

在異步通信中，一個字符串包括一個開始位，8位的信息，可選的寄偶檢驗位，結束位和時間警戒位。

3.8碰撞

兩個PICCs和同一個PCD通信時，PCD不能區分?jǐn)?shù)據是屬于那一個PICC。

3.9能量單位

在ISO/IEC14443的這個部分中，1 etu=128/fc 容差為1%

3.10時間槽協議

PCD建立與一個或多個PICCs通信的邏輯通道，它利用時間槽處理PICC的響應，與時間槽的ALOHA相似。

4．縮略語和符號

ATQ  對請求的應答

ATQA 對A型卡請求的應答

ATQB 對B型卡請求的應答

ATR  對重新啟動的請求的應答

ATS  對選擇請求的應答

ATQ-ID  對ID號請求的應答

CRC  環檢驗碼

RATS 對選擇應答請求

REQA 對A型卡的請求

REQB 對B型卡的請求

REQ-ID 請求ID號

RESEL 重新選擇的請求

相關解決方案：RFID服裝智慧門店

5 輪詢

為了檢測到是否有PICCs進入到PCD的有效作用區域，PCD重復的發出請求信號，并判斷是否有響應。請求信號必須是REQA和REQB，附加ISO/IEC14443其它部分的描述的代碼。A型卡和B型卡的命令和響應不能夠相互干擾。

RFID高頻IC卡USB讀寫器HR2002是一款桌面式USB接口電子標簽讀寫器，工作頻率13.56MHz，可對高頻HF(13.56MHz)中的ISO14443TypeA&ISO14443TypeB協議電子標簽進行快速讀寫處理。被大量應用于會員管理、電子工票、工位管理、門禁考勤、自助收銀、智能書架、智能文件柜、共享書柜、微型圖書館、汽車合格證管理、智能檔案柜、證照管理、分布式圖書館、漂流書柜、憑證印鑒卡管理、小額支付、公交IC卡讀寫、防偽溯源、產品質檢等自動識別場合。

RFID高頻IC卡USB讀寫器HR2002

6 A型卡的初始化和防碰撞

 當一個A型卡到達了閱讀器的作用范圍內，并且有足夠的供應電能，卡就開始執行一些預置的程序后，當一個A型卡到達了閱讀器的作用范圍內，并且有足夠的供應電能，卡就開始執行一些預置的程序后，IC卡進入閑置狀態。處于“閑置狀態”的IC卡不能對閱讀器傳輸給其它IC卡的數據起響應。IC卡在“閑置狀態”接收到有效的REQA命令，則回送對請求的應答字ATQA。當IC卡對REQA命令作了應答后，IC卡處于READY狀態。閱讀器識別出：在作用范圍內至少有一張IC卡存在。通過發送SELECT命令啟動“二進制檢索樹”防碰撞算法，選出一張IC卡，對其進行操作。

6.1PICC的狀態集

6.1.1調電狀態

由于沒有足夠的載波能量，PICC沒有工作，也不能發送反射波。

6.1.2閑置狀態

在這個狀態時，PICC已經上電，能夠解調信號，并能夠識別有效的REQA和WAKE-UP命令。

6.1.3準備狀態

本狀態下，實現位幀的防碰撞算法或其它可行的防碰撞算法。

6.1.4激活狀態

PCD通過防碰撞已經選出了單一的卡。

6.1.5結束狀態

6.2命令集

PCD用于管理與PICC之間通信的命令有：

REQA  對A型卡的請求

WAKE-UP  喚醒

ANTICOLLISION 防碰撞

SELECT 選擇

HALT 結束

相關解決方案：RFID智能書架管理系統

應用案例：RFID高頻ISO/IEC14443讀寫器應用于醫護人員的工牌識別

7 B型卡的初始化和防碰撞

當一個B型卡被置入閱讀器的作用范圍內，IC卡執行一些預置程序后進入“閑置狀態”，等待接收有效的REQB命令。對于B型卡，通過發送REQB命令，可以直接啟動Slotted ALOHA防碰撞算法,選出一張卡，對其進行操作。

7.1PICC狀態集

7..1.1調電狀態

由于載波能量低，PICC沒有工作。

7.1.2閑置狀態

在這個狀態，PICC已經上電，監聽數據幀，并且能夠識別REQB信息。

當接收到有效的REQB幀的命令，PICC定義了單一的時間槽用來發送ATQB。

如果是PICC定義的第一個時間槽，PICC必須發送ATQB的響應信號，然后進入準備—已聲明子狀態。

如果不是PICC定義的第一個時間槽，PICC進入準備—已請求子狀態。

7.1.3準備—已請求子狀態

在本狀態下，PICC已經上電，并且已經定義了單一的時間槽用來發送ATQB。

它監聽REQB和Slot-MARKER數據幀。

7.1.4準備—已聲明子狀態

在本狀態下，PICC已經上電，并且已經發送了對REQB的ATQB響應。

它監聽REQB和ATTRIB的數據幀。

7.1.5激活狀態

PICC已經上電，并且通過ATTRIB命令的前綴分配到了通道號，進入到應用模式。

它監聽?wèi)?yīng)用信息。

7.1.6停止?fàn)顟B(tài)

PICC工作完畢，將不發送調制信號，不參加防碰撞循環。

7.2命令集

管理多極點的通信通道的4個基本命令

REQB 對B型卡的請求

Slot-MARKER

ATTRIB PICC選擇命令的前綴

DESELECT 去選擇
